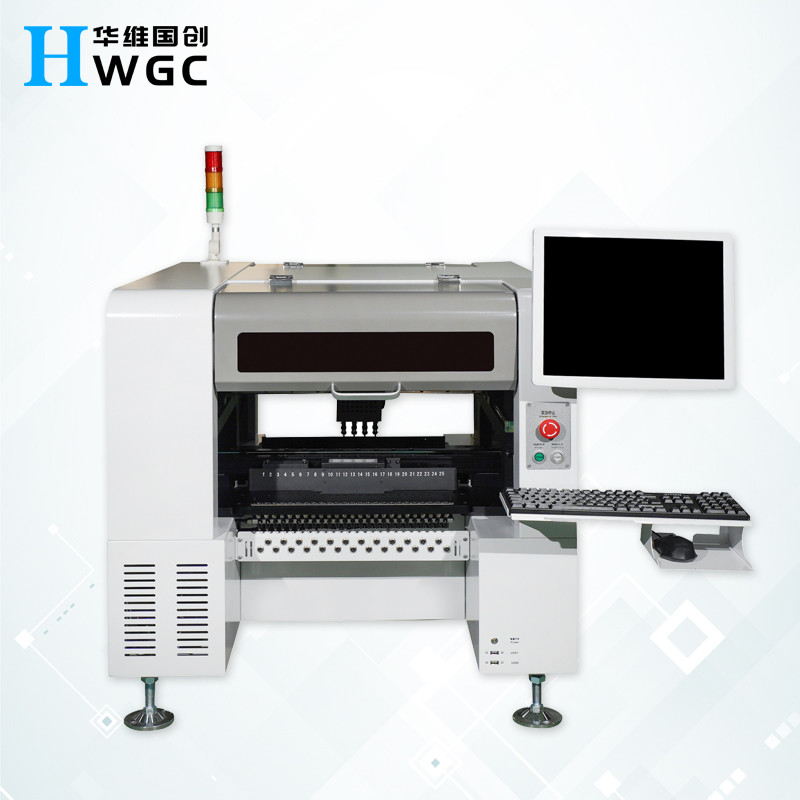

Mini Desktop BGA Placement Pcb Pick And Place Machine Pneumatic

Il PWB di disposizione di Mini Desktop BGA seleziona e dispone la macchina pneumatica

  • Evidenziare

    scelta del PWB di 12mm e macchina del posto

    ,

    scelta del PWB e macchina pneumatiche del posto

    ,

    PWB della macchina del posto e del martello pneumatico

  • Garanzia
    1 anno
  • Circostanza
    nuovo originale
  • Componenti applicabili
    0402--5050, CONTENTINO, TQFP, BGA
  • Uso
    Produzione del Qty della metropolitana del LED grande, produzione della luce del circuito Assembly/L
  • nome
    il PWB dello smt della macchina del posto della scelta, la macchina \ LED Mounter del posto \ ha con
  • Applicazione
    Linea di produzione dell'Assemblea del PWB di SMT
  • Nome di prodotto
    Macchina automatica di disposizione del condensatore di SMD
  • Tipo
    Prodotti correlati alla macchina SMT
  • Larghezza del nastro
    8mm, 12mm, 24mm
  • Quantità di ordine minimo
    1
  • Prezzo
    1
  • Imballaggi particolari
    legno
  • Tempi di consegna
    1
  • Termini di pagamento
    L/C, D/A, D/P, T/T, Western Union, MoneyGram
  • Capacità di alimentazione
    1

Il PWB di disposizione di Mini Desktop BGA seleziona e dispone la macchina pneumatica

Cui una macchina del posto e della scelta è utilizzata per?


La tecnologia di superficie del supporto (SMT) è una tecnica ampiamente adottata dai produttori elettronici per la produzione di piccoli e medi circuiti. Una macchina del posto e della scelta, conosciuta comunemente come una macchina di superficie della tecnologia del supporto o una macchina di SMT, è un tipo di robot che permette a disporre i componenti elettronici sui circuiti stampato (PCBs) che non richiede sforzo e con alta precisione.
La funzione primaria di una macchina di SMT è di automatizzare il processo di collocazione dei componenti elettronici numerosi sul PWB. La macchina segue una procedura automatica dove un alimentatore alimenta i componenti elettronici e una macchina fotografica riconosce le componenti prima saldamente della collocazione loro sulla destinazione designata sul PWB. Questa tecnica di gestione non solo migliora la precisione di collocazione delle componenti ma inoltre migliora il processo dell'assemblea ad un tasso più veloce.
Le macchine di SMT si sono evolute nel corso degli anni e le macchine moderne vengono con parecchie caratteristiche che li permettono di espletare le funzioni supplementari. Le macchine avanzate hanno la capacità di potere regolare l'orientamento del PCBs, trattare una più vasta gamma di forme e di dimensioni componenti e riparano le componenti ad un tasso più veloce che i loro predecessori. Ulteriormente, le macchine hanno la capacità di lavorare simultaneamente su PCBs differente, che ha reso loro un bene importante nella fabbricazione elettronica su grande scala.
In conclusione, le macchine di SMT hanno rivoluzionato l'industria manufatturiera elettronica, permettendo ai produttori di produrre i piccoli e medi circuiti competente e ad un tasso più veloce. Il processo automatizzato della disposizione componente è preciso ed efficiente, che ha migliorato la qualità dell'uscita del prodotto. Ciò ha reso a macchine di SMT un bene inestimabile per i produttori elettronici che si sforzano di restare competitivi e mantenere le norme di alta qualità nelle loro industrie.
Ciò è la risposta al cui è una macchina del posto e della scelta utilizzata per? domanda. Grazie per la vostra attenzione alla tecnologia elettronica il Co., srl di Pechino Huawei Guochuang, noi sono un fornitore dell'attrezzatura di SMT di alta qualità, possono intraprendere l'OEM, il ODM, produttori di fonte affidabili, noi stanno cercando un agente globale, le nostre informazioni di contatto: 15010550359 zhai 15931673319 Liu.





Il PWB di disposizione di Mini Desktop BGA seleziona e dispone la macchina pneumatica 0Il PWB di disposizione di Mini Desktop BGA seleziona e dispone la macchina pneumatica 1,Il PWB di disposizione di Mini Desktop BGA seleziona e dispone la macchina pneumatica 2Il PWB di disposizione di Mini Desktop BGA seleziona e dispone la macchina pneumatica 3Il PWB di disposizione di Mini Desktop BGA seleziona e dispone la macchina pneumatica 4Il PWB di disposizione di Mini Desktop BGA seleziona e dispone la macchina pneumatica 5Il PWB di disposizione di Mini Desktop BGA seleziona e dispone la macchina pneumatica 6Il PWB di disposizione di Mini Desktop BGA seleziona e dispone la macchina pneumatica 7Il PWB di disposizione di Mini Desktop BGA seleziona e dispone la macchina pneumatica 8

Il PWB di disposizione di Mini Desktop BGA seleziona e dispone la macchina pneumatica 9





Numero delle teste di disposizione
4 (alta precisione)
Numero dei vassoi di IC
48
Numero degli alimentatori
50/44 (conforme all'alimentatore di 8mm)
Precisione di posizionamento
0.01mm
Ripetuto montando accuratezza
0.05mm
Montaggio della gamma di velocità di resistenza
componenti di capacità 5000-8000Pcs/h
Componenti applicabili
resistenza, condensatore, chip, perla 0201-30*30mm ecc. della lampada.
Area massima di sostegno del PWB
50*50mm- (50F) 350*190mm/(44F) 350*260mm
Alimentatori
alimentatore elettrico, alimentatore pneumatico, alimentatore di vibrazione, vassoio ecc. di IC.
Dispositivi di riconoscimento
macchina fotografica x1, macchina fotografica veloce x4, macchina fotografica di alta precisione x1 del segno di riconoscimento
Altezza massima delle componenti applicabili
≤7mm
Il PWB trasporta il modo
entrata a tre fasi, collegamento automatico da sinistra a destra, posizionamento automatico del PWB
Mark Positioning
manuale/automatico
Metodo di programmazione
programmazione automatica dopo manualmente l'importazione degli archivi delle coordinate del PWB
Sistema di controllo
Sistema di controllo di HuaweiGuochuang
Lunghezza di punto massima dell'asse DI X-Y
629mm*679mm
Piste dell'asse DI X-Y
guida + cacciavite di moto lineare
Modo di moto di asse DI X-Y
legame intelligente di accelerazione e decelerazione della curva e della linea, algoritmo lineare integrato di interpolazione.
Computer di controllo
computer di controllo industriale con l'unità di elaborazione ad alto rendimento di Intel
Regolazione del metodo di piste
elettrico
Gamma di amplificatore dell'ugello
4.5mm
Lunghezza di punto massima dell'asse di Z
20mm
Gamma di angolo per le componenti
±180°
Motore
Serie del servomotore di CA
Driver
driver ad alta velocità di DSP
Requisiti della dotazione d'aria
filtro da acqua dell'olio, ≥ 50L, filtro dalla polvere e stabilizzatore ecc. di pressione d'aria.
Rifornimento di vuoto dell'ugello
generatore di vuoto che integra la funzione ad alta velocità di scoppio di vuoto
Gamma di pressione di dotazione d'aria
0.5-0.7Mpa
OS
OS intelligente di SMT di ricerca e sviluppo indipendenti basato su Windows
Il PWB richiede
bordo trattato di 3-5mm nel modo automatico
Esposizione di visione
esposizione industriale a 17 pollici di controllo
Cavo
cavo flessibile durevole (10 milione volte)
Alimentazione elettrica
220V 50/60Hz
Potere medio
600W
Dimensioni della macchina
macchina 1140*900*900mm dello scrittorio
macchina verticale 900*1140*1340mm
Peso
(macchina dello scrittorio) 210kg (macchina verticale) 280kg
