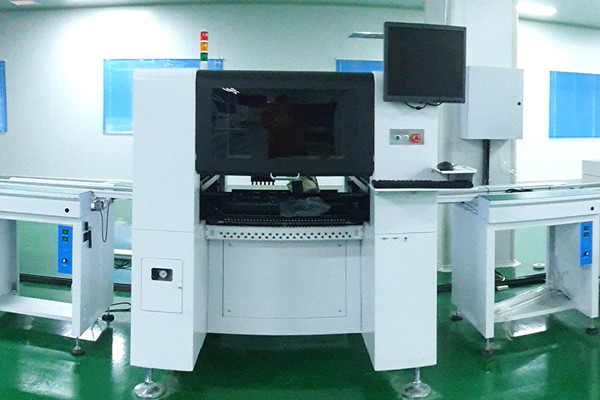

Filtrazione automatica da tavolino della macchina dello smd della macchina della scelta e del posto di SMT della macchina
La scelta di HWGC HW-DSQ800-120F e l'assemblea ad alta velocità di produzione del PWB di Smt della macchina del posto hanno incollato la macchina di aoi dello smt di 0201 BGA
8 gruppi di teste di montaggio indipendenti - 8 gruppi di montaggio delle teste si distribuiscono con differenti ugelli, che sono adatti a requisiti di montaggio dei prodotti con più specifiche.
1) 8 gruppi di teste del montaggio possono realizzare che le doppie armi e quattro teste selezionano simultaneamente, prendono il materiale allo stesso tempo, l'efficienza di selezionamento sono migliorate notevolmente.
2) La testa di montaggio può aumentare indipendente e cadere, girare da 0 a 360 gradi e dal supporto fino alle componenti da 20 millimetri.
3) L'z-asse può aumentare e cadere indipendente secondo lo spessore delle componenti, per le componenti di capacità e della resistenza, la testa di montaggio può realizzare l'identificazione visiva della mosca, alte componenti può essere montata alla velocità riduttrice.
4) Può soddisfare le richieste delle dimensioni differenti delle componenti, specifiche differenti ed i pacchetti differenti, raggiungono la diversità, disposizione di una volta.
La bottiglia di salto della macchina della bottiglia semiautomatica dell'ANIMALE DOMESTICO che fa la bottiglia dell'ANIMALE DOMESTICO della fresatrice della bottiglia della macchina che fa la macchina è adatta a produrre i recipienti di plastica dell'ANIMALE DOMESTICO e imbottiglia tutte le forme.
|
Componenti applicabili
|
perla ecc. di resistor.capacitor.chip.lamp.
|
|
Area massima di sostegno del PWB
|
340*560mm
|
|
Alimentatori
|
Alimentatore elettrico di NXT, alimentatore di vibrazione, vassoio ecc di IC
|
|
Dispositivi di riconoscimento
|
macchina fotografica x2, macchina fotografica veloce x8 del segno di riconoscimento. macchina fotografica di alta precisione x1
|
|
Altezza massima delle componenti applicabili
|
≤20mm
|
|
Metodi di riconoscimento
|
riconoscimento simultaneo e selezionare con otto teste
|
|
Il PWB trasporta il modo
|
collegamento automatico dell'entrata a tre fasi da sinistra a destra, posizionamento automatico del PWB
|
|
Mark Positioning
|
manuale/automatico
|
|
Metodo di programmazione
|
programmazione automatica dopo manualmente l'importazione degli archivi delle coordinate del PWB
|
|
Sistema di controllo
|
Sistema di controllo di HuaweiGuochuang 2021
|
|
Lunghezza di punto massima dell'asse DI X-Y
|
423mm*734mm 423mm*734mm (lasciati) (giusto)
|
|
Piste dell'asse DI X-Y
|
quide di moto lineare quattro + vite della palla a terra quattro
|
|
Modo di moto di asse DI X-Y
|
legame intelligente di accelerazione e decelerazione della curva e della linea, algoritmo lineare integrato di interpolazione
|
|
Computer di controllo
|
computer di controllo industriale con l'unità di elaborazione ad alto rendimento di Intel
|
|
Regolazione del metodo di piste
|
elettrico
|
Gamma di amplificatore dell'ugello
|
4.5mm
|
|
Lunghezza di punto massima dell'asse di Z
|
50mm
|
|
Gamma di angolo per le componenti
|
士 180°
|
|
Motore
|
Serie del MINAS A6 del servomotore di CA di Panasonic
|
|
Driver
|
Driver ad alta velocità di Panasonic DSP
|
|
Requisiti della dotazione d'aria
|
filtro da acqua dell'olio, > stabilizzatore ecc di pressione d'aria del filtro e dalla polvere 60L
|
|
Esposizione di visione
|
esposizione industriale a 17 pollici di controllo
|
|
|
Cavo flessibile durevole di lgus tedesco (10 milione volte)
|
|
Alimentazione elettrica
|
220V 50/60Hz
|
|
|
1500W
|
|
Dimensioni della macchina
|
1740*1360*1440mm
|
|
Peso
|
1100Kg
|
FAQ
Q: Come è l'addestramento?
: Dopo l'acquisto delle nostre macchine, i vostri ingegneri possono andare alla nostra società o è così facile da operare. Abbiamo il manuale dell'utente e video inglesi della guida per insegnargli come utilizzare la macchina. Il manuale dell'utente verrà insieme con la macchina.
Q: È duro utilizzare queste macchine?
: No, non duro affatto per i nostri clienti precedenti, gli al massimo 2 giorni è abbastanza da imparare fare funzionare le macchine.
Q: Fa le vostre macchine hanno certificato di qualità?
: Tutte le nostre macchine hanno passato il certificato del CE, ISO14001 (BCC), ISO9001 (IQNET) e fanno paten propri.
