Avverta il potere della scelta di SMT e del macchinario del posto e migliori il processo di montaggio di y
La scelta di HWGC HW-DSQ800-120F e l'assemblea ad alta velocità di produzione del PWB di Smt della macchina del posto hanno incollato la macchina di aoi dello smt di 0201 BGA

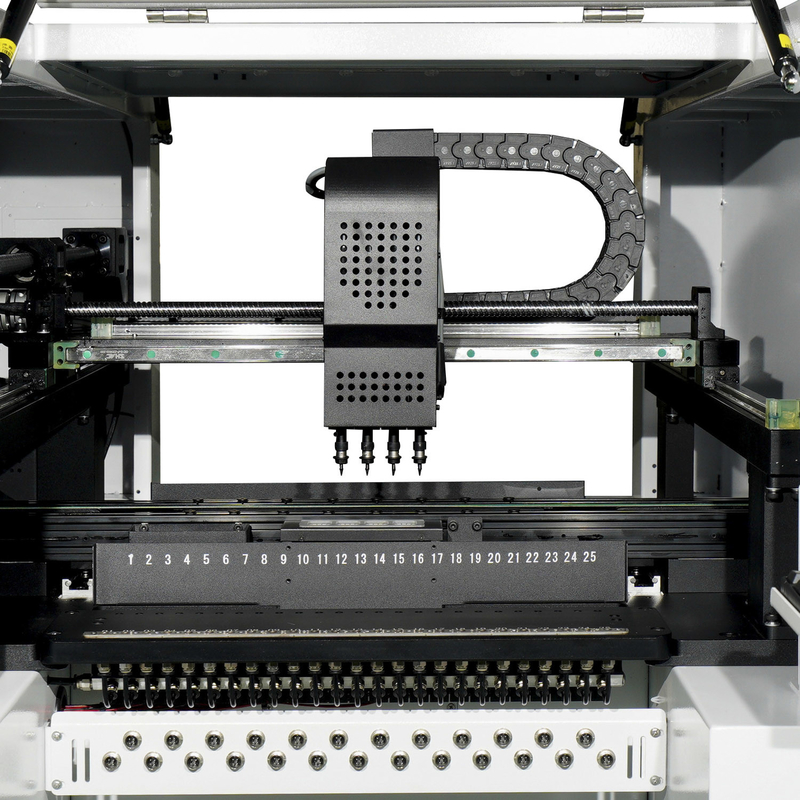

8 gruppi di teste di montaggio indipendenti - 8 gruppi di montaggio delle teste si distribuiscono con differenti ugelli, che sono adatti a requisiti di montaggio dei prodotti con più specifiche.
1) 8 gruppi di teste del montaggio possono realizzare che le doppie armi e quattro teste selezionano simultaneamente, prendono il materiale allo stesso tempo, l'efficienza di selezionamento sono migliorate notevolmente.
2) La testa di montaggio può aumentare indipendente e cadere, girare da 0 a 360 gradi e dal supporto fino alle componenti da 20 millimetri.
3) L'z-asse può aumentare e cadere indipendente secondo lo spessore delle componenti, per le componenti di capacità e della resistenza, la testa di montaggio può realizzare l'identificazione visiva della mosca, alte componenti può essere montata alla velocità riduttrice.
La bottiglia di salto della macchina della bottiglia semiautomatica dell'ANIMALE DOMESTICO che fa la bottiglia dell'ANIMALE DOMESTICO della fresatrice della bottiglia della macchina che fa la macchina è adatta a produrre i recipienti di plastica dell'ANIMALE DOMESTICO e imbottiglia tutte le forme.
|
Componenti applicabili
|
perla ecc. di resistor.capacitor.chip.lamp.
|
|
Area massima di sostegno del PWB
|
340*560mm
|
|
Alimentatori
|
Alimentatore elettrico di NXT, alimentatore di vibrazione, vassoio ecc di IC
|
|
Dispositivi di riconoscimento
|
macchina fotografica x2, macchina fotografica veloce x8 del segno di riconoscimento. macchina fotografica di alta precisione x1
|
|
Altezza massima delle componenti applicabili
|
≤20mm
|
|
Metodi di riconoscimento
|
riconoscimento simultaneo e selezionare con otto teste
|
|
Il PWB trasporta il modo
|
collegamento automatico dell'entrata a tre fasi da sinistra a destra, posizionamento automatico del PWB
|
|
Mark Positioning
|
manuale/automatico
|
|
Metodo di programmazione
|
programmazione automatica dopo manualmente l'importazione degli archivi delle coordinate del PWB
|
|
Sistema di controllo
|
Sistema di controllo di HuaweiGuochuang 2021
|
|
Lunghezza di punto massima dell'asse DI X-Y
|
423mm*734mm 423mm*734mm (lasciati) (giusto)
|
|
Regolazione del metodo di piste
|
elettrico
|
Gamma di amplificatore dell'ugello
|
4.5mm
|
|
Lunghezza di punto massima dell'asse di Z
|
50mm
|
|
Gamma di angolo per le componenti
|
士 180°
|
|
Motore
|
Serie del MINAS A6 del servomotore di CA di Panasonic
|
|
Driver
|
Driver ad alta velocità di Panasonic DSP
|
|
Requisiti della dotazione d'aria
|
filtro da acqua dell'olio, > stabilizzatore ecc di pressione d'aria del filtro e dalla polvere 60L
|
|
Esposizione di visione
|
esposizione industriale a 17 pollici di controllo
|
|
|
Cavo flessibile durevole di lgus tedesco (10 milione volte)
|
|
Alimentazione elettrica
|
220V 50/60Hz
|
|
|
1500W
|
|
Dimensioni della macchina
|
1740*1360*1440mm
|
|
Peso
|
1100Kg
|
1. Applicazioni
La macchina di SMT è ampiamente usata nelle industrie manufatturiere di elettronica per varie applicazioni compreso:
- Assemblea di illuminazione del LED
- Assemblea elettronica del prodotto
- Dispositivi di telecomunicazioni
- Elettronica automobilistica
- Apparecchi medici
- Prodotti elettronici di consumo
- Spazio aereo e difesa
2. Assemblea del PWB
La macchina di Huawei GuoChuang SMT è destinata per trattare una vasta gamma di mansioni dell'assemblea del PWB. Fornisce il montaggio ad alta velocità delle componenti di SMD, quali le resistenze, condensatori, CI e LED, su PCBs. La macchina inoltre tiene conto il posizionamento, l'ispezione e la saldatura precisi delle componenti, assicurando i risultati di alta qualità dell'assemblea.
3. Controllo di qualità
La macchina di SMT è fornita di strumenti avanzati di ispezione quali i sistemi di SPI e di AOI per assicurare la qualità dell'assemblea elettronica. La macchina inoltre ha un sistema incorporato della macchina fotografica per monitoraggio in tempo reale e rilevazione automatica degli errori durante il processo di montaggio.
4. Produttività
La macchina di Huawei GuoChuang SMT è destinata per raggiungere l'alta produttività per i produttori elettronici. Può raggiungere una velocità fino a 30000CPH, tempo morto di minimizzazione di disposizione e produzione di elevazione. Ulteriormente, l'alta precisione della macchina e la precisione tengono conto i risultati coerenti ed affidabili durante il processo di montaggio.
5. Rendimento energetico
La macchina di SMT è di ottimo rendimento, progettato per conservare l'uso di energia e ridurre le emissioni di carbonio. È fornita della tecnologia economizzatrice d'energia, come spento automatico per i dispositivi in ozio, riducendo il consumo di energia mentre amplifica la durata della vita della macchina.
6. Manutenzione
La macchina di SMT è facile da mantenere, grazie alla sua progettazione superiore ed interfaccia utente eccellente. La macchina ha una funzione di auto-diagnosi e una calibratura automatica, rendendola facile individuare rapidamente e riparare i problemi. Ulteriormente, gli aggiornamenti del software della macchina automaticamente, assicurante la usa sempre l'ultima programmazione disponibile.
FAQ
Q: Come è l'addestramento?
: Dopo l'acquisto delle nostre macchine, i vostri ingegneri possono andare alla nostra società o è così facile da operare. Abbiamo il manuale dell'utente e video inglesi della guida per insegnargli come utilizzare la macchina. Il manuale dell'utente verrà insieme con la macchina.
Q: È duro utilizzare queste macchine?
: No, non duro affatto per i nostri clienti precedenti, gli al massimo 2 giorni è abbastanza da imparare fare funzionare le macchine.
Q: Fa le vostre macchine hanno certificato di qualità?
: Tutte le nostre macchine hanno passato il certificato del CE, ISO14001 (BCC), ISO9001 (IQNET) e fanno paten propri.
