la tecnologia di disposizione di avanguardia di SMT garantisce ogni volta la disposizione componente ottimale.
La scelta di HWGC HW-DSQ800-120F e l'assemblea ad alta velocità di produzione del PWB di Smt della macchina del posto hanno incollato la macchina di aoi dello smt di 0201 BGA
8 gruppi di teste di montaggio indipendenti - 8 gruppi di montaggio delle teste si distribuiscono con differenti ugelli, che sono adatti a requisiti di montaggio dei prodotti con più specifiche.
1) 8 gruppi di teste del montaggio possono realizzare che le doppie armi e quattro teste selezionano simultaneamente, prendono il materiale allo stesso tempo, l'efficienza di selezionamento sono migliorate notevolmente.
2) La testa di montaggio può aumentare indipendente e cadere, girare da 0 a 360 gradi e dal supporto fino alle componenti da 20 millimetri.
3) L'z-asse può aumentare e cadere indipendente secondo lo spessore delle componenti, per le componenti di capacità e della resistenza, la testa di montaggio può realizzare l'identificazione visiva della mosca, alte componenti può essere montata alla velocità riduttrice.
|
Componenti applicabili
|
perla ecc. di resistor.capacitor.chip.lamp.
|
|
Area massima di sostegno del PWB
|
340*560mm
|
|
Alimentatori
|
Alimentatore elettrico di NXT, alimentatore di vibrazione, vassoio ecc di IC
|
|
Dispositivi di riconoscimento
|
macchina fotografica x2, macchina fotografica veloce x8 del segno di riconoscimento. macchina fotografica di alta precisione x1
|
|
Altezza massima delle componenti applicabili
|
≤20mm
|
|
Metodi di riconoscimento
|
riconoscimento simultaneo e selezionare con otto teste
|
|
Il PWB trasporta il modo
|
collegamento automatico dell'entrata a tre fasi da sinistra a destra, posizionamento automatico del PWB
|
|
Mark Positioning
|
manuale/automatico
|
|
Metodo di programmazione
|
programmazione automatica dopo manualmente l'importazione degli archivi delle coordinate del PWB
|
|
Sistema di controllo
|
Sistema di controllo di HuaweiGuochuang 2021
|
|
Lunghezza di punto massima dell'asse DI X-Y
|
423mm*734mm 423mm*734mm (lasciati) (giusto)
|
|
Piste dell'asse DI X-Y
|
quide di moto lineare quattro + vite della palla a terra quattro
|
|
Modo di moto di asse DI X-Y
|
legame intelligente di accelerazione e decelerazione della curva e della linea, algoritmo lineare integrato di interpolazione
|
|
Computer di controllo
|
computer di controllo industriale con l'unità di elaborazione ad alto rendimento di Intel
|
|
Regolazione del metodo di piste
|
elettrico
|
Gamma di amplificatore dell'ugello
|
4.5mm
|
|
Lunghezza di punto massima dell'asse di Z
|
50mm
|
|
Gamma di angolo per le componenti
|
士 180°
|
|
Esposizione di visione
|
esposizione industriale a 17 pollici di controllo
|
|
|
Cavo flessibile durevole di lgus tedesco (10 milione volte)
|
|
Alimentazione elettrica
|
220V 50/60Hz
|
|
|
1500W
|
|
Dimensioni della macchina
|
1740*1360*1440mm
|
|
Peso
|
1100Kg
|

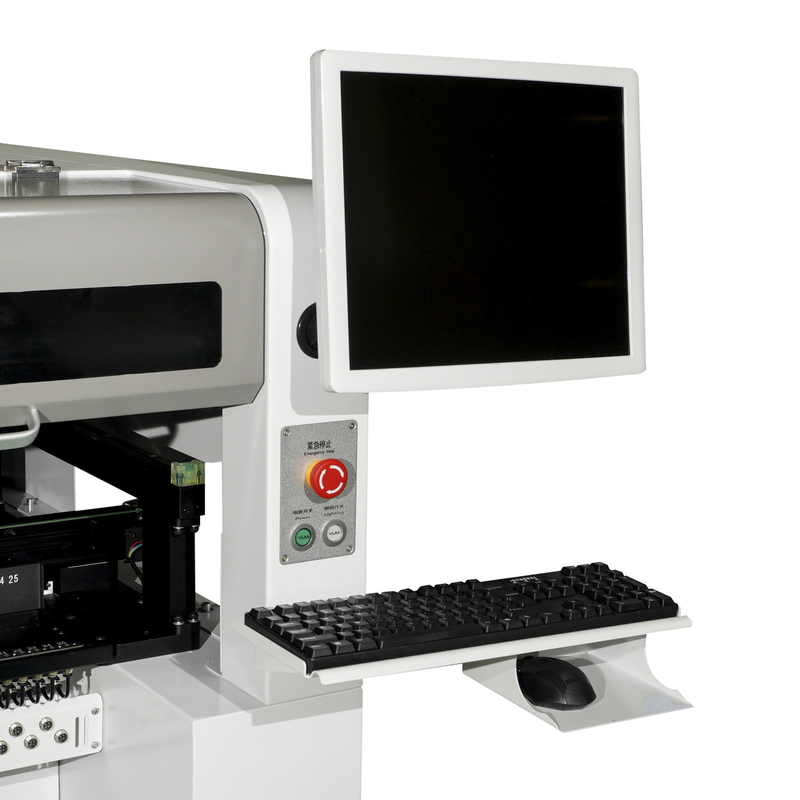

1. Introduzione di prodotto: Macchina di Huawei Guochuang SMT
La macchina di Huawei GuoChuang SMT è una macchina di superficie avanzata della tecnologia del supporto destinata per fornire l'alta efficienza, l'accuratezza e l'affidabilità. La sue qualità superiore e tecnologia avanzata le operano una scelta eccellente per i produttori elettronici che stanno cercando una macchina potente di SMT per soddisfare le loro esigenze di produzione.
2. Modello
La macchina di SMT viene nei modelli differenti secondo i requisiti specifici degli utenti. I modelli più comunemente usati includono HWP350, HWP520 e HWP650. Tutti i modelli sono destinati per soddisfare le esigenze di produzione delle aziende manifatturiere elettroniche.
3. Vantaggi
La macchina di Huawei GuoChuang SMT presenta molti vantaggi sopra altre simili macchine nel mercato. Questi includono:
- Alta precisione ed accuratezza
- Velocità ed efficienza in funzione
- Compatibilità con una vasta gamma di componenti elettronici
- Versatilità nell'elaborazione le dimensioni e delle forme varie di PCBs
- Software avanzato per il funzionamento e la manutenzione facili
- Facile calibrare e regolare
- Durevole ed affidabile per uso continuo
4. Applicazioni
La macchina di SMT è ampiamente usata nelle industrie manufatturiere di elettronica per varie applicazioni compreso:
- Assemblea di illuminazione del LED
- Assemblea elettronica del prodotto
- Dispositivi di telecomunicazioni
- Elettronica automobilistica
- Apparecchi medici
- Prodotti elettronici di consumo
- Spazio aereo e difesa
5. Assemblea del PWB
La macchina di Huawei GuoChuang SMT è destinata per trattare una vasta gamma di mansioni dell'assemblea del PWB. Fornisce il montaggio ad alta velocità delle componenti di SMD, quali le resistenze, condensatori, CI e LED, su PCBs. La macchina inoltre tiene conto il posizionamento, l'ispezione e la saldatura precisi delle componenti, assicurando i risultati di alta qualità dell'assemblea.
6. Controllo di qualità
La macchina di SMT è fornita di strumenti avanzati di ispezione quali i sistemi di SPI e di AOI per assicurare la qualità dell'assemblea elettronica. La macchina inoltre ha un sistema incorporato della macchina fotografica per monitoraggio in tempo reale e rilevazione automatica degli errori durante il processo di montaggio.
Investimento 7
Investendo nella macchina di Huawei GuoChuang SMT è una scelta astuta per i produttori elettronici. La suoi costruzione, tecnologia avanzata e rendimento energetico superiori offrono un ritorno su investimento eccellente, riducente le spese di montaggio mentre massimizzano la produttività e la qualità del prodotto.
FAQ
Q: Come è l'addestramento?
: Dopo l'acquisto delle nostre macchine, i vostri ingegneri possono andare alla nostra società o è così facile da operare. Abbiamo il manuale dell'utente e video inglesi della guida per insegnargli come utilizzare la macchina. Il manuale dell'utente verrà insieme con la macchina.
Q: È duro utilizzare queste macchine?
: No, non duro affatto per i nostri clienti precedenti, gli al massimo 2 giorni è abbastanza da imparare fare funzionare le macchine.
Q: Fa le vostre macchine hanno certificato di qualità?
: Tutte le nostre macchine hanno passato il certificato del CE, ISO14001 (BCC), ISO9001 (IQNET) e fanno paten propri.
