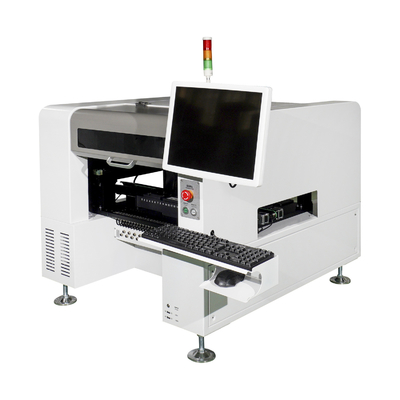

Pcb Assembly Smt Table Top Pick And Place Machine

Scelta del piano d'appoggio di Smt dell'Assemblea del PWB e macchina del posto

Prodotti - Il PWB seleziona e dispone la macchina
  • Evidenziare

    scelta del piano d'appoggio dello smt e macchina del posto

    ,

    scelta del piano d'appoggio dell'assemblea del PWB e macchina del posto

    ,

    Scelta di SMT e macchina da tavolino del posto

  • Visione fuori
    26000pcs/h
  • Nome
    Scelta del piano d'appoggio di Smt dell'Assemblea del PWB e macchina del posto
  • Numero della testa
    8
  • Numero dell'alimentatore
    120
  • Software
    inglese
  • Numero della macchina fotografica
    11
  • Luogo di origine
    La Cina
  • Marca
    HWGC
  • Numero di modello
    HW-DSQ800-120F
  • Quantità di ordine minimo
    1
  • Prezzo
    24500-24800$
  • Tempi di consegna
    un giorno di 8 lavori
  • Termini di pagamento
    T/T

Scelta del piano d'appoggio di Smt dell'Assemblea del PWB e macchina del posto

  • Pcb Assembly Smt Table Top Pick And Place Machine
  • Pcb Assembly Smt Table Top Pick And Place Machine
Ottieni prezzo Contattaci

Scelta di SMT di fiducia e macchina del posto per consegnare prestazione accurata, veloce ed affidabile

La scelta di HWGC HW-DSQ800-120F e l'assemblea ad alta velocità di produzione del PWB di Smt della macchina del posto hanno incollato la macchina di aoi dello smt di 0201 BGA

8 gruppi di teste di montaggio indipendenti - 8 gruppi di montaggio delle teste si distribuiscono con differenti ugelli, che sono adatti a requisiti di montaggio dei prodotti con più specifiche.


1) 8 gruppi di teste del montaggio possono realizzare che le doppie armi e quattro teste selezionano simultaneamente, prendono il materiale allo stesso tempo, l'efficienza di selezionamento sono migliorate notevolmente.

2) La testa di montaggio può aumentare indipendente e cadere, girare da 0 a 360 gradi e dal supporto fino alle componenti da 20 millimetri.

3) L'z-asse può aumentare e cadere indipendente secondo lo spessore delle componenti, per le componenti di capacità e della resistenza, la testa di montaggio può realizzare l'identificazione visiva della mosca, alte componenti può essere montata alla velocità riduttrice.



Componenti applicabili
perla ecc. di resistor.capacitor.chip.lamp.
Alimentatori
Alimentatore elettrico di NXT, alimentatore di vibrazione, vassoio ecc di IC
Dispositivi di riconoscimento
macchina fotografica x2, macchina fotografica veloce x8 del segno di riconoscimento. macchina fotografica di alta precisione x1
Altezza massima delle componenti applicabili
≤20mm
Metodi di riconoscimento
riconoscimento simultaneo e selezionare con otto teste
Il PWB trasporta il modo
collegamento automatico dell'entrata a tre fasi da sinistra a destra, posizionamento automatico del PWB
Mark Positioning
manuale/automatico
Metodo di programmazione
programmazione automatica dopo manualmente l'importazione degli archivi delle coordinate del PWB
Sistema di controllo
Sistema di controllo di HuaweiGuochuang 2021
Lunghezza di punto massima dell'asse DI X-Y
423mm*734mm 423mm*734mm (lasciati) (giusto)
Motore
Serie del MINAS A6 del servomotore di CA di Panasonic
Driver
Driver ad alta velocità di Panasonic DSP
Requisiti della dotazione d'aria
filtro da acqua dell'olio, > stabilizzatore ecc di pressione d'aria del filtro e dalla polvere 60L
Esposizione di visione
esposizione industriale a 17 pollici di controllo
Cavo
Cavo flessibile durevole di lgus tedesco (10 milione volte)
Alimentazione elettrica
220V 50/60Hz
Potere medio
1500W
Dimensioni della macchina
1740*1360*1440mm
Peso
1100Kg





1. Introduzione di prodotto: Macchina di Huawei Guochuang SMT

La macchina di Huawei GuoChuang SMT è una macchina di superficie avanzata della tecnologia del supporto destinata per fornire l'alta efficienza, l'accuratezza e l'affidabilità. La sue qualità superiore e tecnologia avanzata le operano una scelta eccellente per i produttori elettronici che stanno cercando una macchina potente di SMT per soddisfare le loro esigenze di produzione.

2. Modello

La macchina di SMT viene nei modelli differenti secondo i requisiti specifici degli utenti. I modelli più comunemente usati includono HWP350, HWP520 e HWP650. Tutti i modelli sono destinati per soddisfare le esigenze di produzione delle aziende manifatturiere elettroniche.

3. Vantaggi

La macchina di Huawei GuoChuang SMT presenta molti vantaggi sopra altre simili macchine nel mercato. Questi includono:

- Alta precisione ed accuratezza
- Velocità ed efficienza in funzione
- Compatibilità con una vasta gamma di componenti elettronici
- Versatilità nell'elaborazione le dimensioni e delle forme varie di PCBs
- Software avanzato per il funzionamento e la manutenzione facili
- Facile calibrare e regolare
- Durevole ed affidabile per uso continuo

4. Applicazioni

La macchina di SMT è ampiamente usata nelle industrie manufatturiere di elettronica per varie applicazioni compreso:

- Assemblea di illuminazione del LED
- Assemblea elettronica del prodotto
- Dispositivi di telecomunicazioni
- Elettronica automobilistica
- Apparecchi medici
- Prodotti elettronici di consumo
- Spazio aereo e difesa

5. Assemblea del PWB

La macchina di Huawei GuoChuang SMT è destinata per trattare una vasta gamma di mansioni dell'assemblea del PWB. Fornisce il montaggio ad alta velocità delle componenti di SMD, quali le resistenze, condensatori, CI e LED, su PCBs. La macchina inoltre tiene conto il posizionamento, l'ispezione e la saldatura precisi delle componenti, assicurando i risultati di alta qualità dell'assemblea.

6. Controllo di qualità

La macchina di SMT è fornita di strumenti avanzati di ispezione quali i sistemi di SPI e di AOI per assicurare la qualità dell'assemblea elettronica. La macchina inoltre ha un sistema incorporato della macchina fotografica per monitoraggio in tempo reale e rilevazione automatica degli errori durante il processo di montaggio.





FAQ

Q: Come è l'addestramento?
: Dopo l'acquisto delle nostre macchine, i vostri ingegneri possono andare alla nostra società o è così facile da operare. Abbiamo il manuale dell'utente e video inglesi della guida per insegnargli come utilizzare la macchina. Il manuale dell'utente verrà insieme con la macchina.

Q: È duro utilizzare queste macchine?
: No, non duro affatto per i nostri clienti precedenti, gli al massimo 2 giorni è abbastanza da imparare fare funzionare le macchine.

Q: Fa le vostre macchine hanno certificato di qualità?
: Tutte le nostre macchine hanno passato il certificato del CE, ISO14001 (BCC), ISO9001 (IQNET) e fanno paten propri.
