120 singole posizioni dell'alimentatore dove la messa a punto rapida facile dell'operazione e l'alta affidabilità sono preminenti.
descrizione del porduct

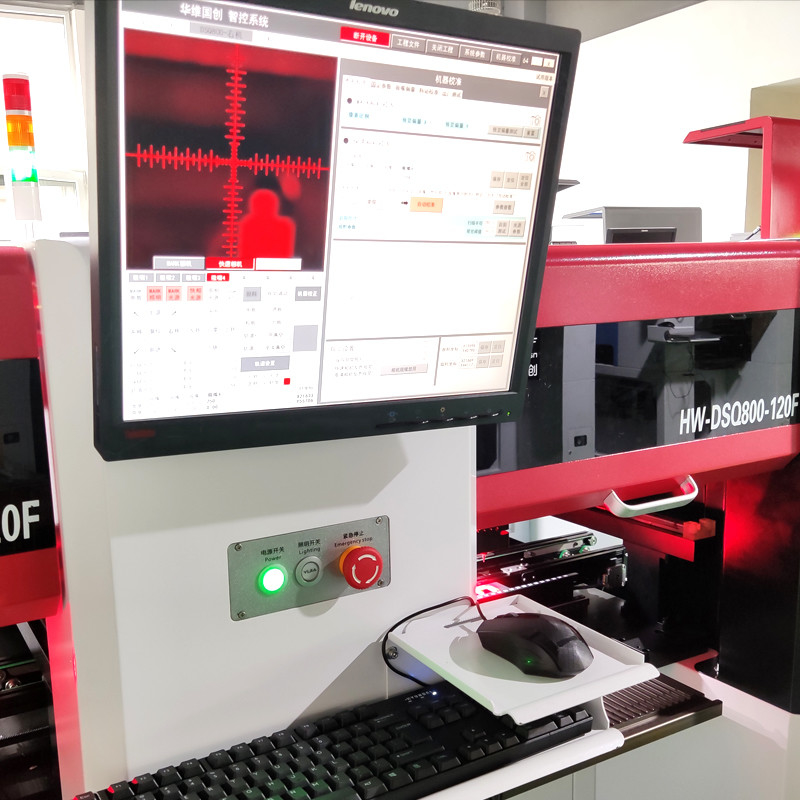

Il HW-DSQ800-120F è il nostro modello più popolare con la visione. Il HW-DSQ800-120F offre tecnologicamente le caratteristiche avanzate con area di lavoro di 400mm x di 260mm, 120 singole posizioni dell'alimentatore dove la messa a punto, facili rapidi dell'operazione e l'alta affidabilità sono preminenti.
Caratteristiche del sistema
* il più di alta qualità con l'attrezzatura più avanzata ad una soluzione redditizia
* cph fino a 25000-26000 di tassi di disposizione
* dispone esattamente una vasta gamma di componenti compreso 0201, 0402, il LED, BGA, QFN…
La nostra visione è di trasformarsi in in un'impresa che fa la macchina domestica redditizia del posto e della scelta dei nostri proprie ed intendiamo rompere la situazione attuale del monopolio internazionale.
Abbiamo mantenuto la filosofia di essere patriottici, pragmatici, innovatori come pure di servizio della società. I prodotti della macchina del posto e della scelta sulla vendita non solo sono apprezzati tramite le piccole e medie imprese a casa, ma inoltre molto bene sono ricevuti dai consumatori all'estero.
|
|
|
Numero delle teste di disposizione
|
8 (alta precisione)
|
|
Numero dei vassoi di CI
|
96
|
|
Numero degli alimentatori
|
120 (conforme all'alimentatore di 8mm)
|
|
Precisione di posizionamento
|
0.01mm
|
|
Ripetuto montando accuratezza
|
0.02mm
|
|
Gamma di montaggio della velocità
|
20000-26000Pcs/h
|
|
Componenti applicabili
|
perla ecc. di resistor.capacitor.chip.lamp.
|
|
Area massima di sostegno del PWB
|
340*560mm
|
|
Alimentatori
|
Alimentatore elettrico di NXT, alimentatore di vibrazione, vassoio ecc di IC
|
|
Dispositivi di riconoscimento
|
macchina fotografica x2, macchina fotografica veloce x8 del segno di riconoscimento. macchina fotografica di alta precisione x1
|
|
Altezza massima delle componenti applicabili
|
≤20mm
|
|
Metodi di riconoscimento
|
riconoscimento simultaneo e selezionare con otto teste
|
|
Il PWB trasporta il modo
|
collegamento automatico dell'entrata a tre fasi da sinistra a destra, posizionamento automatico del PWB
|
|
Mark Positioning
|
manuale/automatico
|
|
Metodo di programmazione
|
programmazione automatica dopo manualmente l'importazione degli archivi delle coordinate del PWB
|
|
Sistema di controllo
|
Sistema di controllo di HuaweiGuochuang 2021
|
|
Lunghezza di punto massima dell'asse DI X-Y
|
423mm*734mm 423mm*734mm (lasciati) (giusto)
|
|
Piste dell'asse DI X-Y
|
quide di moto lineare quattro + vite della palla a terra quattro
|
|
Modo di moto di asse DI X-Y
|
legame intelligente di accelerazione e decelerazione della curva e della linea, algoritmo lineare integrato di interpolazione
|
|
Computer di controllo
|
computer di controllo industriale con l'unità di elaborazione ad alto rendimento di Intel
|
|
Regolazione del metodo di piste
|
elettrico
|
Gamma di amplificatore dell'ugello
|
4.5mm
|
|
Lunghezza di punto massima dell'asse di Z
|
50mm
|
|
Gamma di angolo per le componenti
|
士 180°
|
|
Motore
|
Serie del MINAS A6 del servomotore di CA di Panasonic
|
|
Driver
|
Driver ad alta velocità di Panasonic DSP
|
|
Requisiti della dotazione d'aria
|
filtro da acqua dell'olio, > stabilizzatore ecc di pressione d'aria del filtro e dalla polvere 60L
|
|
Rifornimento di vuoto dell'ugello
|
Generatore giapponese di vuoto del CKD che integra la funzione ad alta velocità di scoppio di vuoto
|
Gamma di pressione di dotazione d'aria
|
0.5-0.6mp
|
|
OS
|
OS intelligente di SMT di ricerca e sviluppo indipendenti basato su Windows
|
|
Esposizione di visione
|
esposizione industriale a 17 pollici di controllo
|
|
|
Cavo flessibile durevole di lgus tedesco (10 milione volte)
|
|
Alimentazione elettrica
|
220V 50/60Hz
|
|
|
1500W
|
|
Dimensioni della macchina
|
1740*1360*1440mm
|
|
Peso
|
1100Kg
|

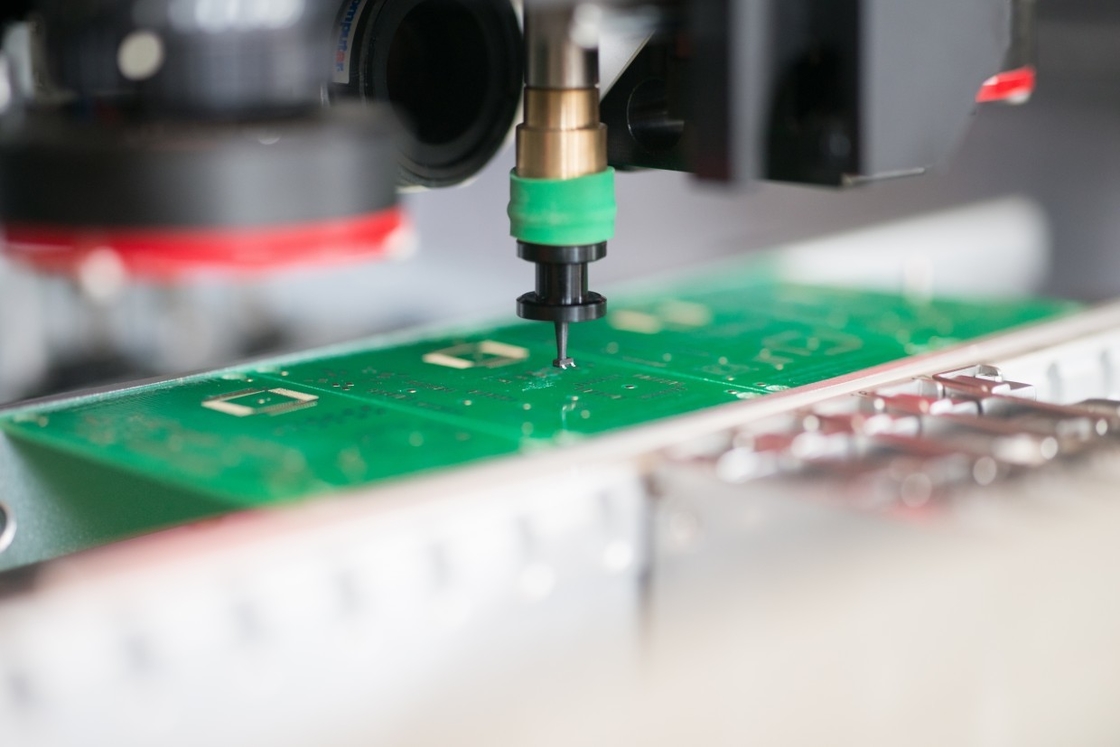

L'aiuto del sistema della visione di SystemThe HW della visione permette una disposizione accurata di 0201, BGA, QFN, QFP, LED ed una vasta gamma di virtualmente tutte le componenti di SMT.
I sistemi della scelta e del posto della visione di HW-serie è facili alla programmazione per tutti gli operatori, intelligenti e veloci all'operazione
Alimentatori
L'alimentatore di NXT Electricial è stato adottato, dimensioni comprende 8mm, 12mm, 16mm, 24 millimetri, 32mm e 44mm.
