Il produttore SMT della fabbrica seleziona e dispone rendere a macchina SMD BGA HW-T6-64F HWGC la lega per saldatura auto&semi-automatica dopo il mounter del chip della stampante
Caricatore automatico del PWB
La macchina di disposizione di SMT può direttamente mettere il bordo finito di stampa del PWB sulla pista per realizzare il caricamento automatico del bordo, tendente e disponente e montante. Sostiene gli multi-alimentatori: alimentatori di massimo 50. La dimensione del vassoio standard di IC, l'alimentatore del tubo, alimentatore del bastone può essere regolabile.

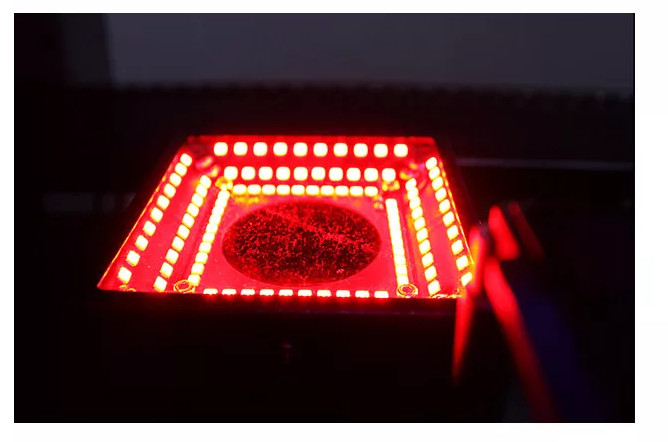

Identificazione sincrona da quattro insiemi delle macchine fotografiche

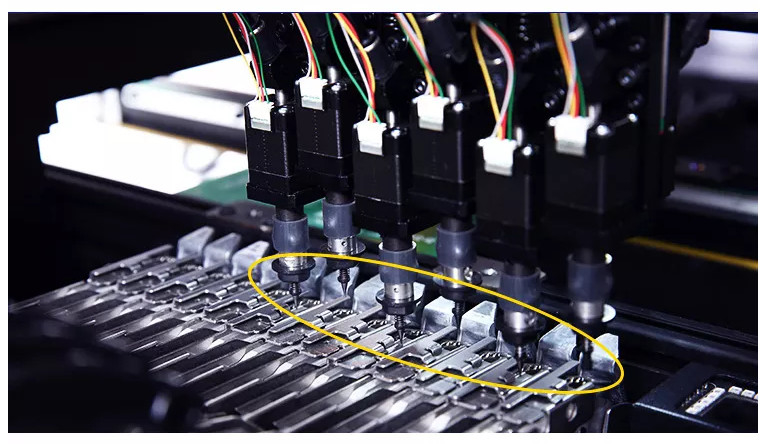

La macchina di disposizione di SMT è fornita di 6 macchine fotografiche: un SEGNO, una macchina fotografica di alta precisione e 4 macchine fotografiche ad alta velocità. Può realizzare l'identificazione sincrona capa 4 per assicurare la velocità e la precisione del montaggio. La configurazione standard è 16 ugelli di aspirazione di alta precisione di JUKI.
Servo sistema
La macchina di disposizione di SMT è fornita di servo sistema importato da Panasonic, Giappone con alta precisione e la stabilità per assicurare il montaggio stabile di 24 ore.
Catena
Adotta la catena resistente ed a prova di usura ad alta pressione di resistenza che è lo stesso tipo di quello delle macchine importate. La catena di resistenza può sopportare migliaia di periodi di pressione di prova.
Pista

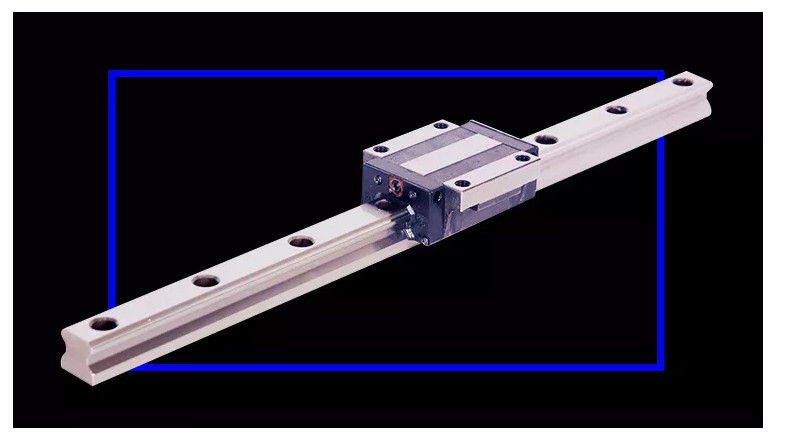

Adotta la pista di alta precisione da TBI Taiwan che ha a basso rumore e alta precisione assicurare il tasso di accuratezza di chip di BGA.
Trasportatore
Questa macchina di disposizione di SMT può essere collegata automaticamente al trasportatore che può trasportare il bordo del PWB al saldatrice di riflusso di SMT senza assistente manuale, costo della manodopera così di risparmio.
Parametro tecnico:
| Specificazione | |
| Numero degli alimentatori | 50 |
| Ferrovia di guida dell'azionamento di XYZ | Ferrovia di guida rettilinea resistente di alta precisione |
| Numero delle macchine fotografiche | 6 |
| Numero delle teste | 4 |
| Potere medio | 400W |
| Bordo del PWB in | bordo automatico |
| Guida | Guida della vite |
| Velocità di montaggio massima | 9500 Pcs/h |
| Velocità di montaggio media di resistenza di montaggio reale | 8000Pcs/h |
| Gamma di precisione di Mounter | 0201-40 * 40 millimetri, chip di gioco del perno da 0,3 millimetri |
| Portata massima di viaggio nell'asse di Z | 20mm |
| Area massima del circuito | 400×200mm |
| Posizionamento della precisione | 0.01mm |
| La gamma di amplificatore di ugello di aspirazione | 4.5mm |
| Peso | 300KG |
| Dimensione | 900*1140*900mm |
| Alimentazione elettrica | 220V, 50/60Hz o 110V |
| Aria compressa | 0.6-0.7Mpa |
| Motore di azionamento | Servomotore di Panasonic |
| Sistema di azionamento di moto | Azionamento ad alta velocità di Panasonic DSP |
| Modo di riconoscimento | Un riconoscimento simultaneo di quattro teste |
| Fonte di vuoto di ugello di aspirazione | Generatore di accensione ad alta velocità di vuoto con l'interruttore di vuoto |
| Sistema operativo | sistema operativo Interamente automatico del sistema operativo del mounter del chip. |
| Sviluppato indipendente da noi ha basato sul sistema operativo Windows | |
| Supporti Windows XP, win7 | |
| Angolo dell'elemento | rotazione 0-360°synchronous durante il movimento |
| Modo di funzionamento di X/Y | Curva intelligente del legame di decelerazione e di accelerazione |
| Posizionamento del punto del SEGNO | Interamente automatico (il punto del SEGNO può essere regolare a volontà) |
| Allarme intelligente | Correzione automatica, materiale da otturazione automatico, allarme d'alimentazione della scarsità |
| Modo entrante del piatto | Collegamento automatico da sinistra a destra nelle singole sezioni |
| Posizionamento automatico/tuffatore che posiziona, alimentazione manuale di trasferimento del PWB del piatto | |
| Visualizzazione | esposizione industriale a 17 pollici di controllo, 4:3, risoluzione: 1280 x1024 |
| Numero delle macchine fotografiche di riconoscimento | Una macchina fotografica di riconoscimento di segno, quattro macchine fotografiche di rapido-riconoscimento |
| Una macchina fotografica di preciso-riconoscimento. | |

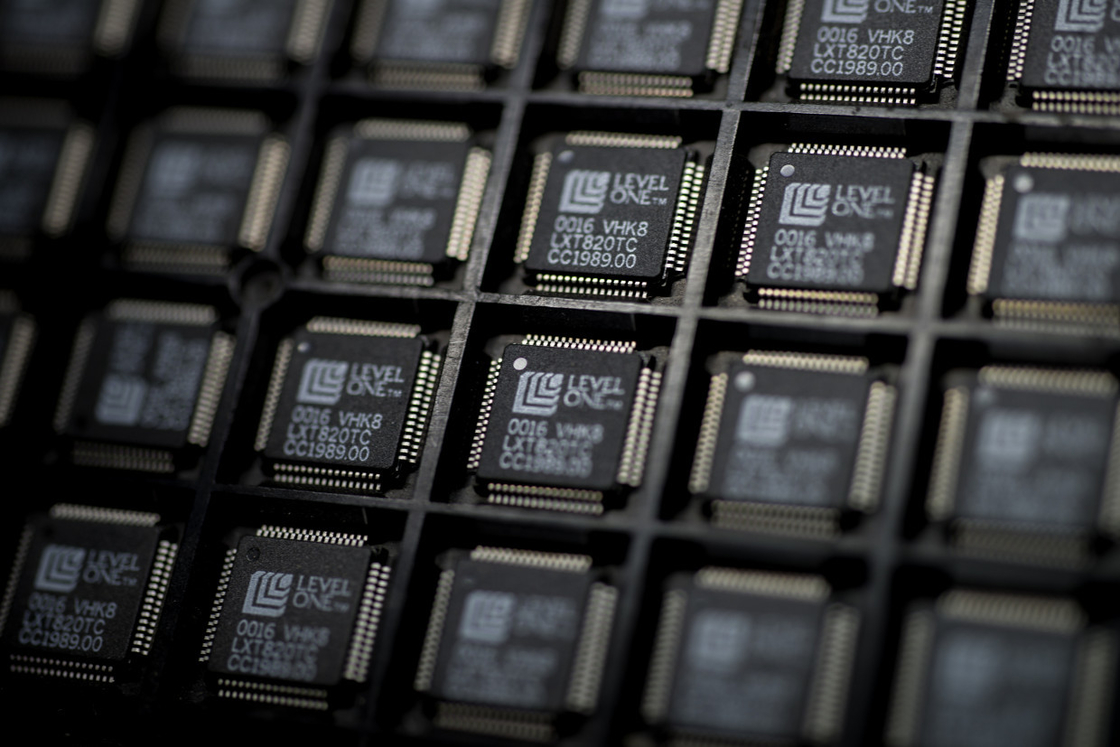

| Portata di montaggio adattabile | Adattabile a 0201 0402, 0603, 0805, 1206, diodo, audion, BEONE, QFP |
| All'interno di 40*40mm e della distanza ≥0.3mm del perno | |
