Piccoli linea di produzione di SMT/forno macchina GP400 /Reflow del posto e della scelta, lega per saldatura di Wave, stampanti dello stampino
descrizione del porduct

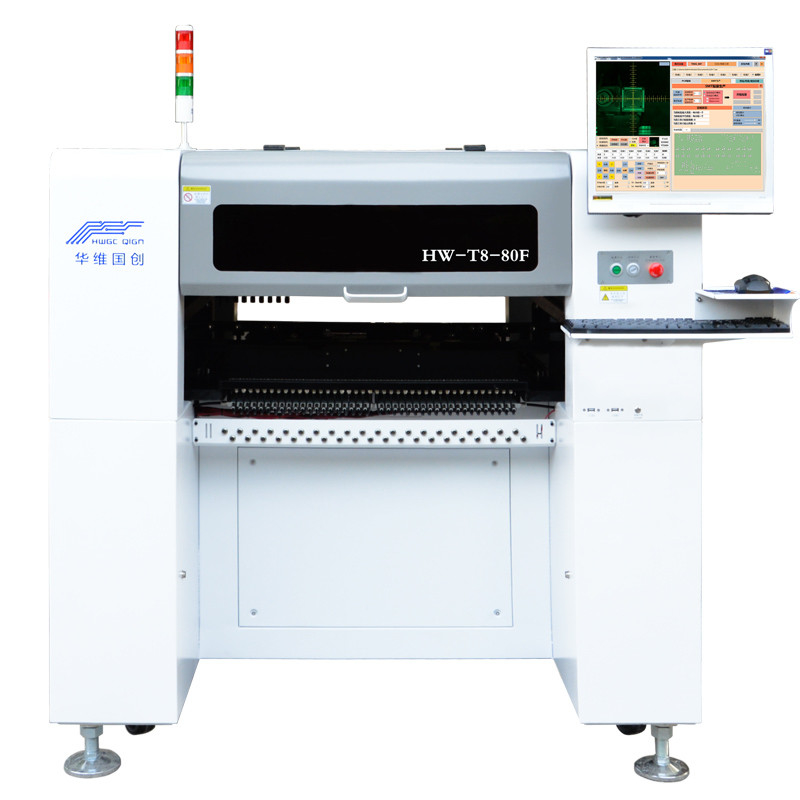

Il HW-T8-80F è il nostro modello più popolare con la visione. Il HW-T4-44/50F offre tecnologicamente le caratteristiche avanzate con area di lavoro di 400mm x di 380mm, 80 singole posizioni dell'alimentatore (fino a 120 alimentatori facendo uso degli alimentatori della banca) dove la messa a punto, facili rapidi dell'operazione e l'alta affidabilità sono preminenti.
Caratteristiche del sistema
* il più di alta qualità con l'attrezzatura più avanzata ad una soluzione redditizia
cph fino a 13000 di tassi di *Placement
*Accurately dispone una vasta gamma di componenti compreso 0201, 0402, il LED, BGA, QFN…
|
|
|
Area massima del circuito
|
400*200 millimetro
|
|
Numero di montaggio delle teste
|
4
|
|
Gamma di movimento massima di asse di Z
|
20 millimetri
|
|
Tasso di montaggio massimo
|
9.500 PCS/hour
|
|
Tasso di montaggio medio
|
8.000 PCS/hour
|
|
Precisione di posizionamento
|
0,01 millimetri
|
|
Gamma di bufferizzazione di ugello di aspirazione
|
4,5 millimetri
|
|
Alimentazione elettrica
|
220V/110V, 50 hertz
|
|
Aria compressa:
|
0.6-0.7 Mpa
|
|
Potere medio
|
400 W
|
|
Modo di riconoscimento
|
Quattro teste hanno sincronizzato il riconoscimento
|
|
Numero delle macchine fotografiche
|
una macchina fotografica del segno, quattro macchine fotografiche ad alta velocità, una macchina fotografica ad alta definizione
|
|
Peso del prodotto
|
210KG
|
|
Modalità di accesso del PWB
|
accesso di parte di destra-fuori e Sinistro-in automatico, funzione da sinistra a destra sostenente del collegamento del dispositivo
|
|
Quantità di vassoi
|
Fino a 48 componenti d'alimentazione dell'non alimentatore sono sostenute, di cui ciascuno possono specificare le sue coordinate all'interno della gamma di montaggio.
|
|
Velocità complessa per montare resistenza e chip
|
6000/CPH
|
Montaggio della gamma di accuratezza
|
0201-40*40mm, gioco 0.3mm di Pin
|
|
Chip (che sostengono l'alimentatore elettrico di corrispondenza può montare i 0402,0201)
|
|
Quantità di alimentatori
|
50 PCS
|
|
Motore di servizio
|
Servomotore di Panasonic
|
