Montando velocità di varie componenti (resistenza, capacità, chip) 20000 pcs/h.
Macchina del posto e della scelta, Chip Mounter Surface Mounter, macchina di Smt
Il grado di partecipazione manuale al processo di programmazione è di meno di 15%, la maggior parte del lavoro è intrapreso dalla parte del software della macchina ed è completato automaticamente.
porduct
Il HW-T8-80F è il nostro modello più popolare con la visione. Il HW-T8-80F offre tecnologicamente le caratteristiche avanzate con area di lavoro di 400mm x di 260mm, 50 singole posizioni dell'alimentatore (fino a 120 alimentatori facendo uso degli alimentatori della banca) dove la messa a punto, facili rapidi dell'operazione e l'alta affidabilità sono preminenti.
Sistema di visione
I sistemi della scelta e del posto della visione di HW-serie è facili alla programmazione per tutti gli operatori, intelligenti e veloci all'operazione
L'alimentatore pneumatico di Yamaha e l'alimentatore di Electricial sono stati adottati, dimensioni comprendono 8mm, 12mm, 16mm, 24 millimetri, 32mm e 44mm.
| Numero delle teste di disposizione | 8 (alta precisione) |
| Numero dei vassoi di IC | 96 |
| Numero degli alimentatori | 120 (conforme all'alimentatore di 8mm) |
| Precisione di posizionamento | 0.01mm |
| Ripetuto montando accuratezza | 0.05mm |
| Montaggio della gamma di velocità di resistenza | componenti di capacità 20000-26000Pcs/h |
| Componenti applicabili | resistenza, condensatore, chip, perla 0201-30*30mm ecc. della lampada. |
| Area massima di sostegno del PWB | 50*50mm--340*330mm |
| Alimentatori | Alimentatore di NXTelectric, alimentatore di vibrazione, vassoio ecc. di IC. |
| Dispositivi di riconoscimento | macchina fotografica x2, macchina fotografica veloce x8, macchina fotografica di alta precisione x1 del segno di riconoscimento |
| Altezza massima delle componenti applicabili | ≤20mm |
| Metodi di riconoscimento | riconoscimento simultaneo con otto teste |
| Il PWB trasporta il modo | entrata a tre fasi, collegamento automatico da sinistra a destra, posizionamento automatico del PWB |
| Mark Positioning | manuale/automatico |
| Metodo di programmazione | programmazione automatica dopo manualmente l'importazione degli archivi delle coordinate del PWB |
| Sistema di controllo | Sistema di controllo di HuaweiGuochuang 2021 |
| Lunghezza di punto massima dell'asse DI X-Y | 423mm*734mm 423mm*734mm (lasciati) (giusto) |

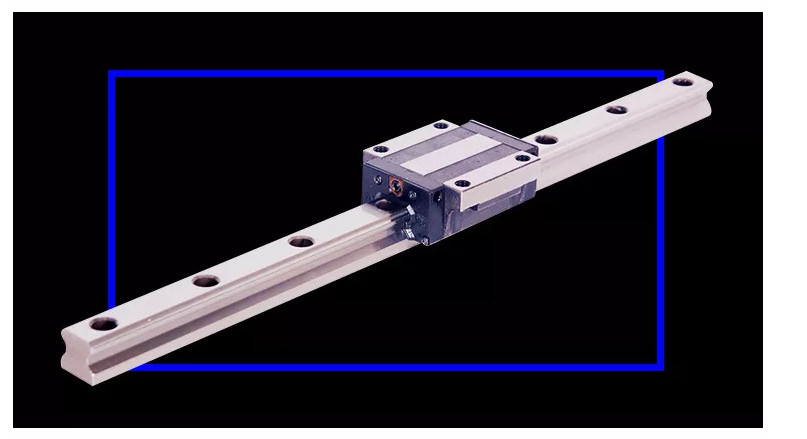

| Piste dell'asse DI X-Y | guida + cacciavite di moto lineare |
| Modo di moto di asse DI X-Y | legame intelligente di accelerazione e decelerazione della curva e della linea, algoritmo lineare integrato di interpolazione. |
