La macchina fotografica ad alta velocità può incontrare il riconoscimento visivo delle componenti con il diametro di meno di 10 millimetri

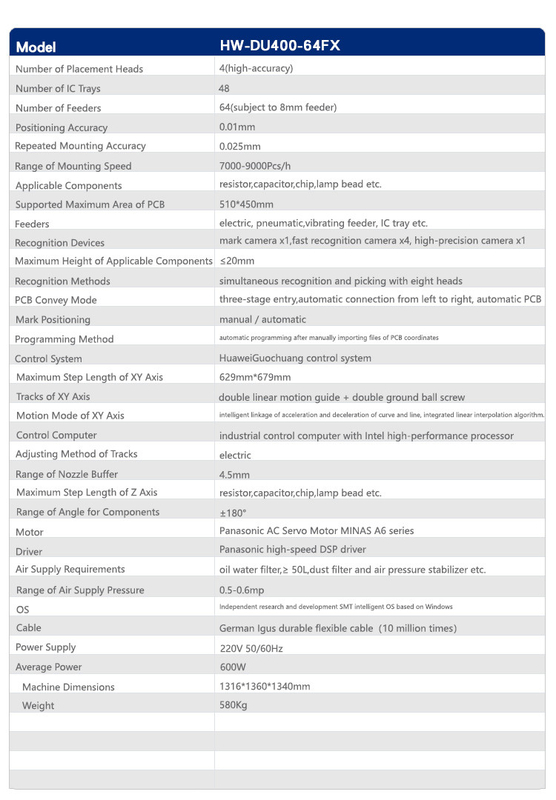

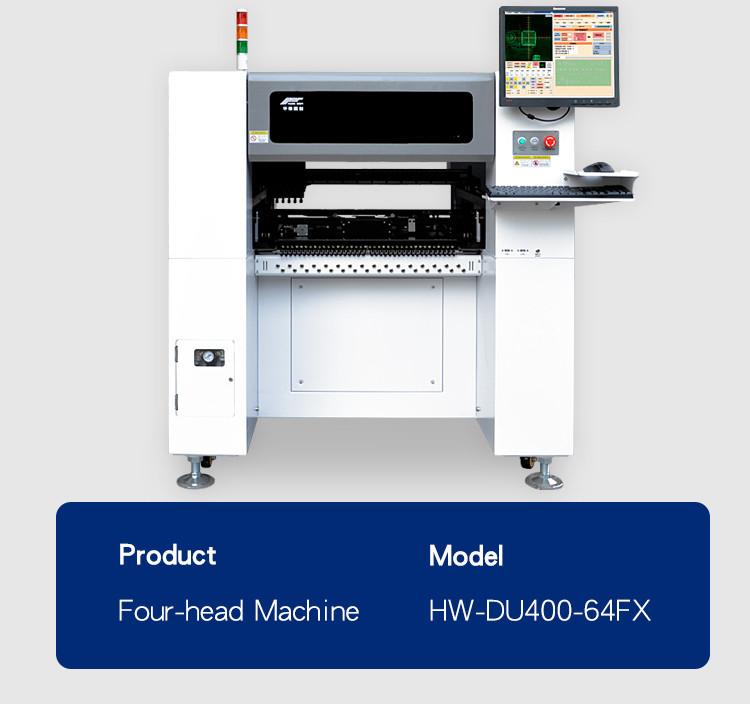

Il HW-DU400-64F è il nostro modello più popolare con la visione. Il HW-DU400-64F offre tecnologicamente le caratteristiche avanzate con area di lavoro di 600mm x di 360mm, 64 singole posizioni dell'alimentatore (fino a 120 alimentatori facendo uso degli alimentatori della banca) dove la messa a punto, facili rapidi dell'operazione e l'alta affidabilità sono preminenti.
Caratteristiche del sistema
* il più di alta qualità con l'attrezzatura più avanzata ad una soluzione redditizia
* cph fino a 10000 di tassi di disposizione
* dispone esattamente una vasta gamma di componenti compreso 0201, 0402, il LED, BGA, QFN…
* altezza accessibile delle componenti: 20mm
1. stazioni materiali 120pcs -- può incontrare i requisiti montare di vari materiali e di varie specifiche ed i pacchetti del prodotto.
1) le stazioni materiali di 120pcs 8mm sostengono l'alimentatore elettrico di NXT, l'alimentatore elettrico di 12mm, di 16mm, di 24mm, di 32mm e di 44mm NXT, l'alimentatore di vibrazione ed i vassoi di IC.
2)Specificazione elettrica della piattaforma di NXT: alimentatore elettrico di 8mm-44mm NXT, alimentazione nella stalla elettrica dell'alimentatore, alta precisione, tempo di impiego lungo.
2. 8 gruppi di teste di montaggio indipendenti - 8 gruppi di montaggio delle teste si distribuiscono con differenti ugelli, che sono adatti a requisiti di montaggio dei prodotti con più specifiche.
1) 8 gruppi di teste del montaggio possono realizzare che le doppie armi e quattro teste selezionano simultaneamente, prendono il materiale allo stesso tempo, l'efficienza di selezionamento sono migliorate notevolmente.
3. L'efficienza completa è 20000pcs/h e l'efficienza massima è 26000pcs/h.
1) Montando velocità di varie componenti (resistenza, capacità, chip) 20000 pcs/h.
2) Soltanto la capacità o la resistenza o la lampada del LED che monta la velocità è 26000pcs/h.
4. 8pcs macchine fotografiche ad alta velocità, macchine fotografiche ad alta definizione 2pcs -- per soddisfare le esigenze di riconoscimento visivo di varie componenti.
1) La macchina fotografica ad alta velocità può incontrare il riconoscimento visivo delle componenti con il diametro di meno di 10 millimetri, compreso la resistenza, la capacità, la perla della lampada, i transistor, i diodi, ecc
5.Resistance e la capacità superiore a 0201, perni di 0.3mm scheggiano.
1) Alimentatore elettrico di uso per soddisfare le richieste di montaggio di 0201 componente.
2) L'alta macchina fotografica della definizione con la visione precisa può soddisfare le richieste del montaggio del chip di QPF, di BGA, di QFP, ecc.
6. PWB con spessore meno di 3mm, 340*560mm.
1) PWB di sostegno con uno spessore di 1 mm-3 millimetro.
Componenti
L'aiuto del sistema della visione di HW permette una disposizione accurata di 0201, BGA, QFN, QFP, LED ed una vasta gamma di virtualmente tutte le componenti di SMT.
Sistema di visione
I sistemi della scelta e del posto della visione di HW-serie è facili alla programmazione per tutti gli operatori, intelligenti e veloci all'operazione
Alimentatori
L'alimentatore pneumatico di Yamaha e l'alimentatore di Electricial sono stati adottati, dimensioni comprendono 8mm, 12mm, 16mm, 24 millimetri, 32mm e 44mm.
